RENAULT | DACIA | NISSAN
Snelle installatie • OEM-integratie • Minimale bekabeling
P2P • De kit maakt gebruik van de originele aansluiting in de auto voor de kabelboom. Hierdoor is de installatieprocedure eenvoudiger en sneller.
Geschikt voor de volgende voertuigen
Deze trekhaakkabelset kan voor meerdere merken, modellen en uitvoeringen geschikt zijn.

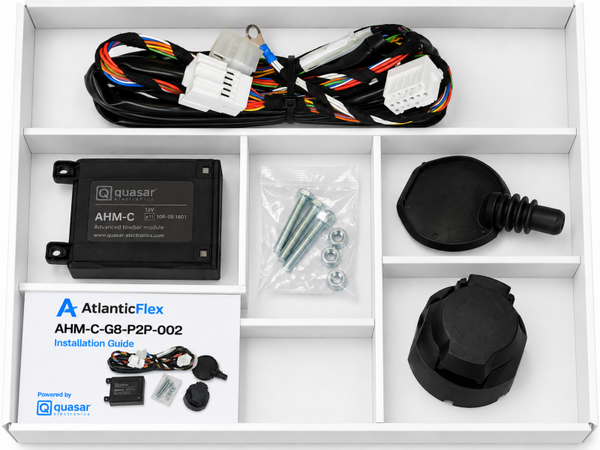

AHM-C-G8-P2P – Digitale trekhaakkabelset
De AHM-C-G8-P2P is een geavanceerde digitale trekhaakkabelset met een 13-polige stekkerdoos, waarvan standaard acht aansluitingen zijn bezet. De set is geschikt voor de standaardverlichting van aanhangwagens en fietsendragers.
De kabelset wordt compleet geleverd met de benodigde aansluitmaterialen. Dankzij de Plug-to-Plug (P2P)-aansluiting en de voorgemonteerde connector voor de elektronische module is de installatie eenvoudig en efficiënt.
AHM-C-G13-P2P – Uitgebreide 13-polige uitvoering
Voor toepassingen waarbij aanvullende voedingsaansluitingen nodig zijn, zoals bij caravans, is ook de AHM-C-G13-P2P beschikbaar. Deze uitvoering ondersteunt naast de standaardverlichting ook de aanvullende functies van een volledig aangesloten 13-polige stekkerdoos.

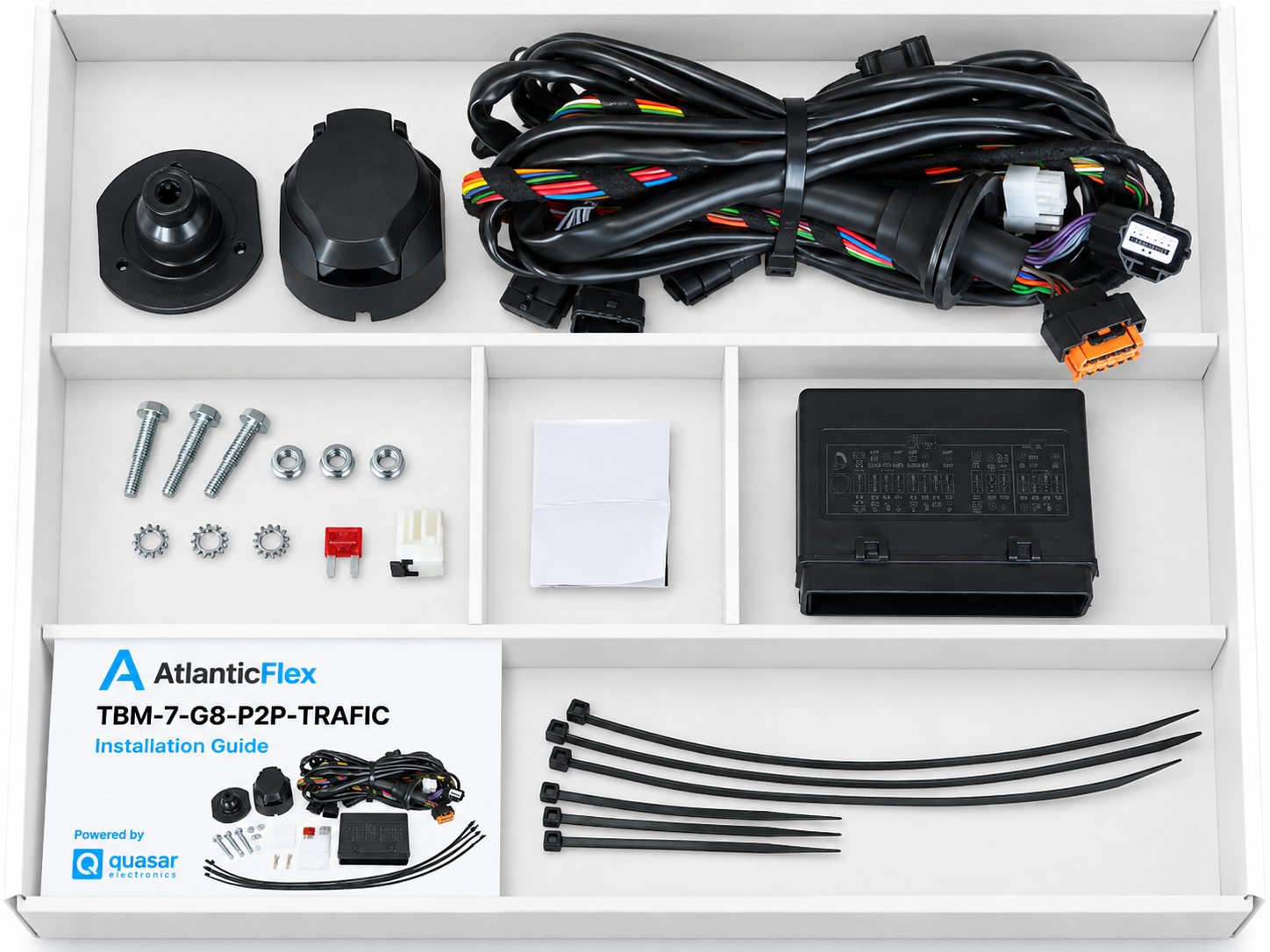

TBM-7-G8-P2P-TRAFIC – Voor lichte bedrijfsvoertuigen (LCV)
De TBM-7-G8-P2P-TRAFIC is uitgerust met de vernieuwde digitale TBM-7-module, die is ontwikkeld voor veeleisende toepassingen in lichte bedrijfsvoertuigen. De kabelset combineert moderne elektronische aansturing met een praktische Plug-to-Plug-installatie.
AHM-C-G8/G13-P2P
8-polige of 13 polige uitvoering via 13-polige stekker
- Voor standaard trailerverlichting
- Inclusief achteruitrijlicht
- Gebruik van fabrieksaansluiting in voertuig
- Geen aparte accuaansluiting nodig
- Ondersteuning LED- en gloeilampverlichting
- Geen voertuigcodering nodig
De TBM-7-G8-P2P-TRAFIC en met name de kabelboom, is specifiek ontworpen voor de Renault Trafic (vanaf 2014) en verwante modellen.
Option +30 – G13 voedings- en laaduitbreiding
Met deze optionele uitbreidingsset kan de AHM-C-G8-P2P-002 worden uitgebreid met permanente +12V voeding en een intelligent laadcircuit voor caravan- of aanhangeraccu’s.
- Permanente voeding op pin 9
- Geschakelde laadfunctie voor caravanaccu
- Automatische relaissturing bij draaiende motor
- Extra gezekerde voedingscircuits
- Geschikt voor caravan, koelbox of acculading
- Geen voertuigcodering nodig
Artikelnummer:
G13 voedings- en laaduitbreiding
Opties
PowerKit + RelayKit
Aanbevolen uitbreiding voor permanente voeding en intelligent laden van de accu van caravan of aanhanger.
LED-RGB
Driekleurige LED-indicator voor meldingen over trailerkoppeling, defecte richtingaanwijzers, mistlampen en acculaden.
Belangrijkste functies
Deze kit biedt naast de basisverlichtingsfuncties ook andere mogelijkheden, zoals:
- de geluidsbevestiging wanneer een aanhanger wordt gedetecteerd;
- het loskoppelen van de mistlampen van de auto (54G) en het laten branden van de lampen op de aanhanger (of fietsendrager);
- Een storing in de richtingaanwijzers van de trailer wordt aangegeven door een akoestisch signaal van een zoemer.
- Geen voertuigcodering nodig
De TBM-7-G8-P2P-TRAFIC wordt volledig achterin de auto geïnstalleerd. Een belangrijk kenmerk van (elke) "P2P"-kit is dat deze wordt aangesloten op de bestaande stekkers en stopcontacten in het elektrische systeem van de auto. De regelmodule ('regelunit') met de bijbehorende kabels moet achterin, aan de linkerkant in de auto, worden geïnstalleerd.
De module zelf biedt een breed scala aan functies (bekend van onze andere geavanceerde digitale modules), die in deze configuratie optimaal benut zijn.
| Belangrijkste kenmerken van de module | |
|---|---|
| Huidige belastingingangen | ≤2 mA |
| LED-verlichting en gloeilampen met enkele gloeidraad (auto) | ✅ |
| Werken met auto's die pulsbreedtemodulatie (PWM) gebruiken voor de aansturing van koplampen. | ✅ |
| LED-verlichting en gloeilampen (aanhanger) | ✅ |
| Detectie van aanhanger-/camperaansluiting (lampen) | ✅ |
| Detectie van aanhanger-/camperaansluiting (LED-lampjes) | ✅ |
| Detectie van defecte richtingaanwijzers van de aanhanger | ✅ |
| Achteruitrijlichtbediening van de aanhanger | ✅ |
| Mogelijkheid om de parkeersensorenmodule in de auto te bedienen. | ✅ (TBM-7-G8-P2P-TRAFIC) |
| Ingebouwd relais voor het uitschakelen van de signalering van de parkeersensoren in de auto. | ✅ (TBM-7-G8-P2P-TRAFIC) |
| Waarschuwingen en meldingen | |
|---|---|
| Melding over het aansluiten van de aanhanger | ✅ |
| Storing in de richtingaanwijzer van de aanhanger | ✅ |
| Bedieningsmodi voor de mistachterlichten van de auto | Prijs |
|---|---|
| Bedieningsmodi voor mistlampen van de aanhangerDirect | Direct |
| Sequentiële (onafhankelijke) bediening van de mistlampen van de aanhanger | ❌ |
| Achterste mistlampen van de auto afgesneden | ✅ |
| Kenmerken van een elektrische kabelboom | |
|---|---|
| Type kabelboom: P2P ("pin-to-pin") | ✅ |
| Lengte van de voedingskabel | (naar fabrieksaansluiting) 0,6 m |
| Lengte van de kabelboom naar de aansluiting | 2,0 m |
| Lengte van de kabelboom voor de ingangssignalen | (naar fabrieksaansluiting) 0,6 m |
| Technische gegevens | |
|---|---|
| Voedingsspanning | 10-18 V |
| Maximaal uitgangsvermogen van de positielampen | (elk van de zijden) 3 x 5 W |
| Maximaal uitgangsvermogen van stoplichten | 3 x 21 W |
| Maximaal uitgangsvermogen richtingaanwijzer | (elk van de zijden) 21+10 W |
| Maximaal uitgangsvermogen van de mistlampen | 21 W |
| Maximaal uitgangsvermogen van de achterlichten | 21 W |
| Maximale laadstroom van de aanhangeraccu | 10 A |
| Uitrusting | |
|---|---|
| Complete trekhaakkabelset inclusief montageaccessoires | ✅ |
| Inhoud van de set | |
|---|---|
| Hoofdregelunit | 1 stuk |
| Alles-in-één kabelboom (naar de fabrieksaansluiting in de auto) | 1 stuk |
| Socket G13 | 1 stuk (niet gemonteerd) |
| Schroefset | 1 stuk |
| Snelstartgids | 1 stuk |
| EAN | 5907662622357 |
