Voertuiggestuurde modulaire systeem
Snelle installatie • Minimale bekabeling
De WH3Q-CS serie is ontwikkeld voor professionele installateurs die een betrouwbare, flexibele en snel te monteren trekhaakelektronica-oplossing zoeken. De serie bestaat uit 7-polige, 8-polige en volledige 13-polige uitvoeringen, inclusief een variant met LED-statusindicator.
WH3Q-CS-G7
- 7-polige aansluiting
- Voor standaard aanhangerverlichting
- Geen achteruitrijlicht
- Geschikt voor lichte aanhangers
- Voorgemonteerde G7-stekkerdoos
WH3Q-CS-G8
- 13-polige stekker met 8 actieve functies
- Inclusief achteruitrijlicht
- Voor moderne aanhangers en fietsendragers
- Voorbereid op uitbreiding met laadfunctie
- Voorgemonteerde G13-stekkerdoos
WH3Q-CS-G13
- Volledige G13-aansluiting
- Permanente +12V voeding
- Laadcircuit voor trailer-/caravanaccu
- Relaisgestuurde laadfunctie
- Voor caravan en professioneel gebruik
WH3Q-CS-G13-LED-RGB
- Volledige G13-aansluiting
- Inclusief LED-RGY-500 statusindicator
- Permanente +12V voeding
- Intelligente acculaadfunctie
- Relais inbegrepen
De WH3Q-CS serie (G7, G8, G13 en G13-LED-RGB) zijn geen voertuigspecifieke CAN-bussets zoals de MP2S-CAN-serie.
Geschikt voor
✅ Oudere voertuigen zonder complexe CAN-busintegratie
✅ Voertuigen waarbij de verlichting rechtstreeks kan worden afgetakt
✅ Universele toepassingen
✅ Bestelwagens, bedrijfswagens en oudere personenauto's
❌ Geen automatische voertuigcommunicatie via CAN-bus
❌ Geen voertuigspecifieke software
❌ Geen OEM-functies zoals Trailer Stability Control
❌ Geen automatische codering per voertuig
Voor sommige automodellen zijn er speciale kits met kabelboom verkrijgbaar, waarbij de in de auto aanwezige, originele connector wordt gebruikt.
Belangrijkste functies
Verlichting
- Ondersteuning voor LED- en gloeilampverlichting
- Geschikt voor voertuigen met PWM-verlichting
- Onafhankelijke mistlampsturing
- Defectdetectie richtingaanwijzers
- Achteruitrijlicht bij G8, G13 en G13-LED
Voertuigintegratie
- Automatische aanhangerdetectie
- LED- en lampdetectie
- PDC/parkeersensor-output
- Optionele PDC-OFF modules mogelijk
- Akoestische meldingen bij koppelen en storing
Voeding & laden
- Permanente +12V bij G13-uitvoeringen
- Trailer-/caravanaccu laadfunctie bij G13
- G13-LED inclusief relais voor laadfunctie
- G8 voorbereid op uitbreiding met
G13-RELAY-EXT-KIT - Laadfunctie alleen actief bij draaiende motor
| Functie | G7 | G8 | G13 | G13-LED |
|---|---|---|---|---|
| Stekkertype | 7-polig | 13-polig / 8 functies | 13-polig volledig | 13-polig volledig |
| Achteruitrijlicht | Nee | Ja | Ja | Ja |
| Permanente +12V | Nee | Via uitbreiding | Ja | Ja |
| Caravanaccu laadfunctie | Nee | Met G13-RELAY-EXT-KIT | Ja | Ja, relais inbegrepen |
| LED-statusindicator | Optioneel | Optioneel | Optioneel | Inbegrepen |
| Aanbevolen toepassing | Lichte aanhanger | Fietsendrager / moderne aanhanger | Caravan / professioneel | Premium caravan / diagnose |
| Specificatie | WH3Q-CS serie |
|---|---|
| Voedingsspanning | 10 – 18 V DC |
| Ruststroom | < 1 mA |
| Uitgangen | Trailerverlichting 12V |
| Ondersteuning verlichting | LED & gloeilampen |
| PWM compatibel | Ja |
| PDC output | Ja |
| Aanhangerdetectie | Ja |
| Achteruitrijlicht | G8 / G13 / G13-LED |
| Permanente +12V | G13 / G13-LED |
| Caravan laadfunctie | G13 / G13-LED |
| ECE R10 homologatie | Ja |
| Typegoedkeuring | E20 10R-044053 |
| Montagetijd | Zeer kort door voorgemonteerde kabelboom |
Alle WH3Q-CS modules zijn ontwikkeld voor professioneel gebruik en voldoen aan de ECE R10 EMC-richtlijn. De gebruikte elektronica is getest op elektromagnetische compatibiliteit en geschikt voor toepassing in moderne voertuigen.
Meldingen & signalering
- Automatische aanhangerdetectie
- Akoestische melding bij aansluiten van een aanhanger
- Akoestische waarschuwing bij defecte richtingaanwijzer van de aanhanger
- LED- en lampdetectie voor moderne aanhangerverlichting
- Statusindicatie via optionele LED-RGB-500 indicator
- PDC-uitgang voor automatische uitschakeling van parkeersensoren (afhankelijk van voertuigconfiguratie)
De beschikbare meldingen zijn afhankelijk van het voertuig en de gekozen configuratie. De WH3Q-CS-serie werkt onafhankelijk van het voertuigdashboard en biedt daarom geen voertuigspecifieke CAN-bus meldingen.

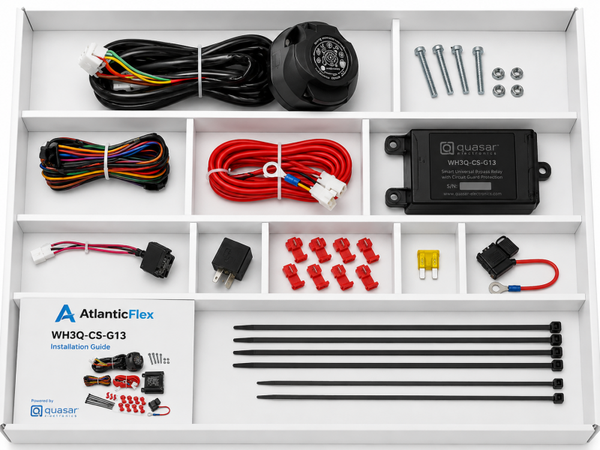

| Inhoud van de set | |
|---|---|
| WH3Q-CS elektronische module | 1 stuk |
| Voorgemonteerde kabelboom met stekkerdoos | 1 set |
| Voedingskabelboom | 1 stuk |
| Signaalkabelboom | 1 stuk |
| Zekeringhouder met zekering | 1 set |
| Montagemateriaal | 1 set |
| Kabelbinders | 1 set |
| Installatiehandleiding | 1 stuk |
| Typegoedkeuringsdocumentatie | 1 set |
| Technische documentatie | 1 set |
Opties
PowerKit + RelayKit
Aanbevolen uitbreiding voor permanente voeding en intelligent laden van de accu van caravan of aanhanger.
LED-RGB
Driekleurige LED-indicator voor meldingen over trailerkoppeling, defecte richtingaanwijzers, mistlampen en acculaden.
